The Pachislo (パチスロ) slotmachine project

 PACHISLO パチスロ

In de week voor zaterdag 4 oktober zag ik op marktplaats voor 45 euro een fantastisch leuke Japanse gokkast te koop staan. Ik als elektronica freak die Japanse elektronica te gek vind, kon ik het niet laten de vraagprijs te bieden voor de kast.

De verkoper verkocht de kast zijnde defect. Zelf had hij geen tijd om de kast te repareren. Dit was voor mij geen probleem. Het is of repareren en als dat niet lukt de kast als donor gebruiken voor mijn zelfbouw slotmachine project.

Op 4 oktober ben ik met de auto vertrokken om 7:30 uur in de ochtend naar Lichtenvoorde. Dit plaatsje ligt in de achterhoek. En is het is 2.5 uur rijden om daar te komen vanaf Groningen.

In de schuur van de man stond op een werkbank de gokkast. Zonder te testen heb ik de kast gekocht en in de auto gedaan. Het viel me mee hoe groot de kast is. Namelijk maar ongeveer 70 x 40 x 45 cm.



Thuis aangekomen ben ik meteen aan de slag gegaan.
Allereerst is de gokkast gemaakt voor 110V netspanning.
Gelukkig had ik van de kringloop in Drachten  een 110V voeding liggen. Aan het snoer van de gokkast zat een Europese stekker gemonteerd. Dit deed me vermoeden dat de kast door de vorige eigenaar wel eens op 230V aangesloten kon zijn geweest.

Na inschakelen van de voedingsspanning was het enige wat werkte het rechter zevensegmentsdisplay. Alle verlichting van de kast was uit.

Vaak begin ik met reparatie bij de voeding. Op internet is er niks te vinden over de voeding in de kast. Dus welke spanningen er uit horen te komen was een groot raadsel. Vaak is 5V wel noodzakelijk voor de logica chips. En voor de lampen 12V of 24V.

In de voeding zat een geïmproviseerd gemonteerde glaszekering. Deze brak bijna af. Dus meteen een mooi zekering PCB houder geplaatst en voorzien van een nieuwe zekering.

De hele voeding heb ik gecontroleerd. Alle condensators gemeten op capaciteit en op ESR(interne weerstand van de condensator).
Dit leek allemaal prima.

Op 1 plek op de PCB mistte een component. De verkoper vertelde met dat er nog een onderdeel op zijn bureau lag. Dit component leek op een supercap. Gelukkig had ik nog wel een paar liggen. Blijkbaar wordt de spanning van het geheugen op het moederbord actief gehouden door een supercap in de voeding.

De kast leek nog steeds niet te werken.

Onderin de kast zit een muntenbak. In deze bak vallen af en toe munten in die door spelers ingeworpen worden. Normaal gesproken vallen ingeworpen munten in het munt uitwerpsysteem. Maar blijkbaar is er een bak die vult voor de 'bank'. Deze bak heeft gaten waar elektrodes doorheen steken. Hiermee wordt gevoeld of de bak vol zit. Door deze elektrodes door te verbinden kon ik de kast ineens geluid laten maken en wat licht laten knipperen. Een leuk muziekje was te horen. Dus blijkbaar deed ie meer dan ik had verwacht.
Het muziekje blijkt aan te geven dat de kast in storing is. En in dit geval dat de muntbak vol zit.
Wanneer ik de verbinding van de muntbak elektrodes verwijder en een munt in werp blijkt de kast te werken.

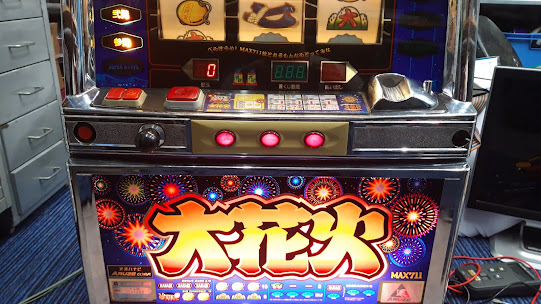

Op de foto hieronder zie je dat de rollen verlichting aan is.

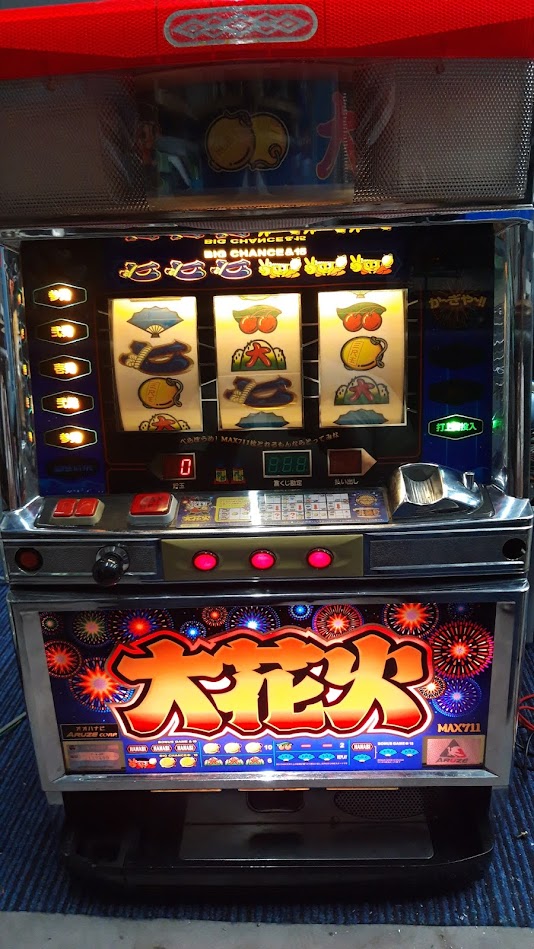

De kast is zelfs speelbaar.

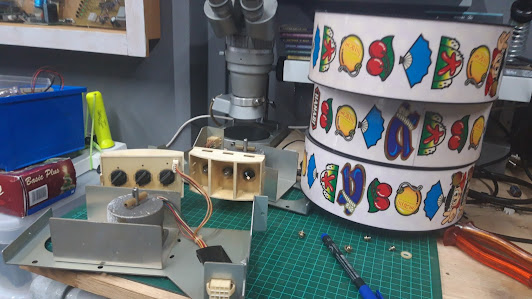

Om de kast helemaal te laten werken heb ik twee TL lamp aansturingen gerepareerd. Hiervan waren de transistoren kapot. Eén TL buis werkte daardoor weer, maar de ander die bleef uit. Na meten van de gloeidraden van de TL buis bleek aan één kant de gloeidraad stuk te zijn. Deze 30cm TL buis is niet te verkrijgen via webshops in Nederland. De oplossing die ik heb bedacht is om een TL loop lamp van de kringloop te slopen en deze in te bouwen. En warempel dit werkte. De plastic buis van de looplamp kon ik mooi als beschermkoker gebruiken en om de lamp vast te zetten in de deur. Check de foto's! De verlichting achter de plastic frontplaten branden weer!




Als laatst bleken veel gloeilampjes defect. Deze gloeilampjes heb ik allemaal vervangen door een witte LED in PLCC behuizing en een 1k 0.5W weerstand. Nu hoef ik nooit meer lampjes te vervangen en de stroom verbruik is ook een stuk lager.


Witte LEDS met weerstand in de lamphouders.



Reflectors opnieuw wit gespoten.


De laatste dingen die nog moet gebeuren is het vervangen van 1 of meerdere chips op het moederbord. Deze chips sturen de indicatie lampjes aan. Links van de rollen branden alle lampjes maar deze horen alleen aan te zijn als je MAX BET speelt. Ook de indicatie lamp om aan te geven dat de kast grote kans heeft op BONUS is voor de helft defect. 1 van de twee lampen worden aangestuurd. Gelukkig is het een standaard chip, namelijk de ULN2803

Volgende keer meer updates over dit project. Verder werkt de kast leuk en heb ik via https://www.dragonfly-amusement.com/pachislo.shtml 500 speelmunten gekocht en een origineel Japans munten speelbak.
